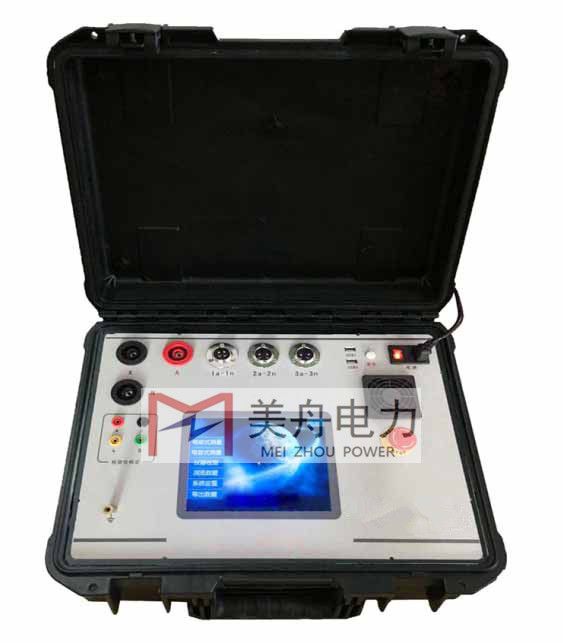

 产品展示 | >>七.电缆、避雷器、互感器检测>>MZ8882电磁式与电容式电压互感器现场测试仪 |
|
|
|
 |
 |
 |
 |
|
MZ8882电磁式与电容式电压互感器现场测试仪(以下简称测试仪)具有在低电压情况下测量出高电压工作情况下的实际误差，
单台设备即可满足现场电磁式与电容式电压互感器误差的测量。可以覆盖6KV/100V、6KV/√3/100V/√3、10KV/100V、10KV/√3/100V/√3、35KV/100V、35V/√3/100V/√3、110kV/100V、110kV/√3/100V/√3、220kV/100V以及220kV/√3/100V /√3变比的电力电磁式与电容式电压互感器的测量。
仪器在设计时引入了一些新的思想，采用了异频电源技术、通用平台技术、电压仿真负荷、内部高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。
仪器采用WINCE系统，人性化彩色触摸屏操作，人机界面直观、方便。
主要特点:
无需升压源、标准互感器、负荷箱，采用了电压互感器负荷曲线外推法原理，单台仪器即可实现现场测试GIS电磁式电压互感器(PT)和电容式电压互感器（CVT）的20%、50%、80%、100%、120%的满载和轻载负荷下的比差和角差。测试结果完全满足国家互感器检定规程。
2. 单台测试仪即可完成对GIS电磁式电压互感器(PT)和电容式电压互感器（CVT）误差（比差、角差）的测量。同时可以测量CVT的电容分压比、分压电容、中间PT变比、中间电压、直流电阻等。
3．具有极性、变比、接线检查功能。
4. 一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全。
5. 具有测试速度快、处理信息量多和存储容量大（可存储百万条数据）的特点。
6. 测试仪采用了变频技术、数字化处理，现场抗干扰能力强。
7. 测试过程******电压不超过4KV，并采取各种保护措施，确保人身安全及设备安全、可靠。
8. 测试过程操作简单。
9. 仪器采用WINCE系统，人性化彩色触摸屏操作，同时也可使用鼠标操作仪器，人机界面直观、方便。内存为16G,可以存储百万组数据。
10. 仪器具备双USB通讯口，可将仪器内部数据导入U盘极大的方便现场数据管理。
11. 仪器内附接线图，简单、直观，现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间。
技术参数：
1. 环境条件：
温度：（5~40）C 相对湿度：<80%（25C）
海拨高度：<4500m 电源频率：500.5Hz。
2. 被测电压互感器类型：GIS电磁式、电容式电压互感器。
3．误差测量准确度：0.05%。
4．分压比测量准确度：0.5%。
5．分压电容测量准确度：2%。
6. 直流电阻测量准确度：0-0.1Ω 3%
0.1-50 1%。
7. 内部标准电压互感器部分：
a、变比范围：。
6KV/100V、 6KV/√3/100V/√3；
10KV/100V、 10KV/√3/100V/√3；
35KV/100V、 35KV/√3/100V/√3；
110KV/100V、 110KV /√3/100V/√3；
220KV/100V、 220KV/√3/100V /√3；
b、准确度等级： 0.02%；
8. 检定部分： 电压范围：0-100V （百分表误差0.5%）；
比差：0.001%-3% （100V）；
角差：0.00′-50′（100V）；
误差： X=(2%×X+2%×Y2个字)；
Y=(2%×X+2%×Y2个字)；
导纳：0.1mS-99.9mS；
误差： X=(2%×X+2%×Y2个字)；
Y=(2%×X+2%×Y2个字)；
9．外形尺寸（mm）：496*394*185 mm；
10．重量（Kg）:14.0。
|
|
 |
 |
 |
 |
|
|
|
|
