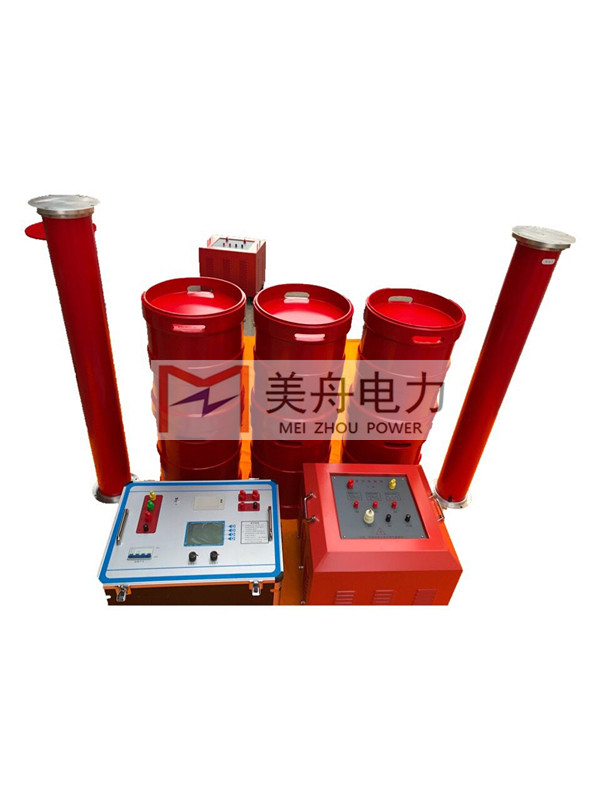

 产品展示 | >>十.其它产品>>MZXB-270KVA 270KV调频式串联谐振耐压装置 |
|
|
|
 |
 |
 |
 |
|
MZXB变频串联谐振耐压试验装置技术指标
1．额定电压：270KV
被试品的：
22kV---满足10kV电缆交流耐压试验；
44kV---满足10kV开关,绝缘子,PT,CT,开关柜交流耐压试验；
52kV---满足35kV电缆交流耐压试验；
85kV---满足35kV变压器交流耐压试验；
109kV---满足110kV电缆交流耐压试验；
165kV---满足110kV变压器交流耐压试验
230kV---满足110KvGIS交流耐压试验
2．输出电压波形畸变率：<1.0％
3.允许连续工作时间：额定条件下一次性工作60分钟，
4．装置自身品质因数：Q>50
5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）
6．电缆试验时满负荷下品质因数：Q>30（与负载相关）
7．主变压器试验满负荷时品质因数：Q>30（与负载相关）
8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）
9．输入电源： 380V/220V
10．频率调节范围：30Hz～300Hz
11．系统测量精度：1.5％
12．装置具有过压、过流、零位启动等保护功能
设备主要配置及技术参数说明：
1.变频电源一台：
额定功率：15kVA；
输入电压：三相380V 45～65Hz
输出电压：0～500V可调
输出电压频率：30～300Hz
0.1Hz步进可调
频率不稳定度≤0.02%
输出电流：0～30A
重量：16kg
三、高压谐振电抗器（共6台）：45KVA/45KV
额定工作电压：45kV
额定工作电流：1A
额定电感量：100H
连续工作时间：60min
温 升：小于60度
工作频率：30~300Hz
重量： 42kg
四、激励变： 1台
额定容量：15kVA
输入电压：500V
输出电压： 1.5kV，3kV ，6kV 15kV
4.电容分压器一台：270kV纯电容式
自身电容量：1200pF
工作频率：30～300Hz
不确定度：1.5%
额定电压:270kV
重量：35kg
|
|
 |
 |
 |
 |
|
|
|
|
