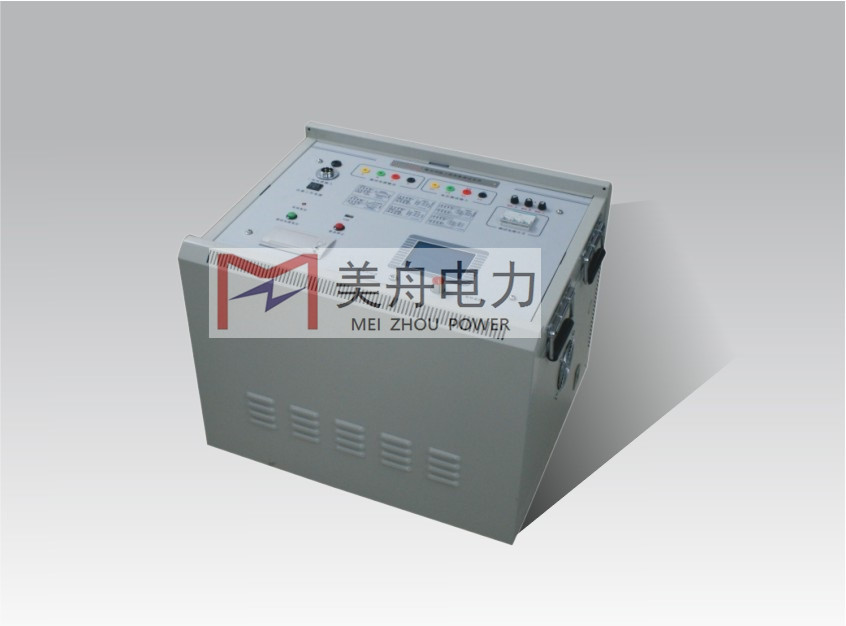

 产品展示>>一. 无功补偿装置(电容/电感)检测>>MZ1000输电线路工频参数测试系统
一、产品特点:
1.快速准确完成线路的正序电容,正序阻抗,零序电容,零序阻抗等参数的测量,同时还可以测量线路间互感和耦合电容测量;
2.抗干扰能力强,能在异频信号与工频干扰信号之比为1:10的条件下准确测量;
3. 外部接线简单,仅需一次接入被测线路的引下线就可以完成全部的线路参数测量;
4. 仪器以DSP数字信号处理器为内核,实现测试电源、仪表、计算模型一体化,将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶,旋转鼠标操作方式,面板汉字微型打印机打印结果,操作十分简便;
5. 测试过程快捷,仪器自动完成测试方式控制、升压降压控制和数据测量和计算,并打印测量结果,一个序参数的测量约一分半钟就能完成,试验时间缩短,工作量大大减小,5分钟内可完成传统方法两个小时的工作量;
6. 测量精度高,仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz),轻松分离工频及杂波干扰,有效地实现小信号的高精度测量;
7. 解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题。
8.可以保存2048组测试数据,并能通过USB接口导出上位计算机进行数据管理及报告生成。
二、技术指标:
1、仪器供电电源:三相,~380V±10%,15A,50Hz (有效值)
2、仪器内部异频电源特性
******输出电压:三相,~400V
******输出电流:6.5A
输出频率 :47.5Hz,52.5Hz
3、测量范围:
电容 :0.1~30μF;
阻抗 :0.1~400Ω;
阻抗角:0.1°~360°;
4、测量分辨率
电容 :0.01μF;
阻抗 :0.01Ω;
阻抗角:0.01°
5、测量准确度:
电容:≥1μF时,±1%读数±0.01μF;
<1μF时,±3%读数±0.01μF;
阻抗:≥1Ω时,±1%读数±0.01Ω;
<1Ω时,±3%读数±0.01Ω;
阻抗角:测试条件:电流>0.1A
±0.3°(电压>1.0V),±0.5°(电压:0.2V~1.0V)
6、抗干扰参数
抗静电感应电压:20KV
抗电磁感应电压:450V
扩展抗电磁感应电压:2KV
7、外形尺寸:长595×宽500×高530(mm3)
8、重量:75Kg
9、使用环境
环境温度:15℃—+40℃
相对湿度:<90%
